Assistent TZ-Generator

Dieser Assistent dient zum Erstellen taktischer Zeichen nach den eigenen Vorgaben.

Wählen Sie zunächst das Grundzeichen aus:

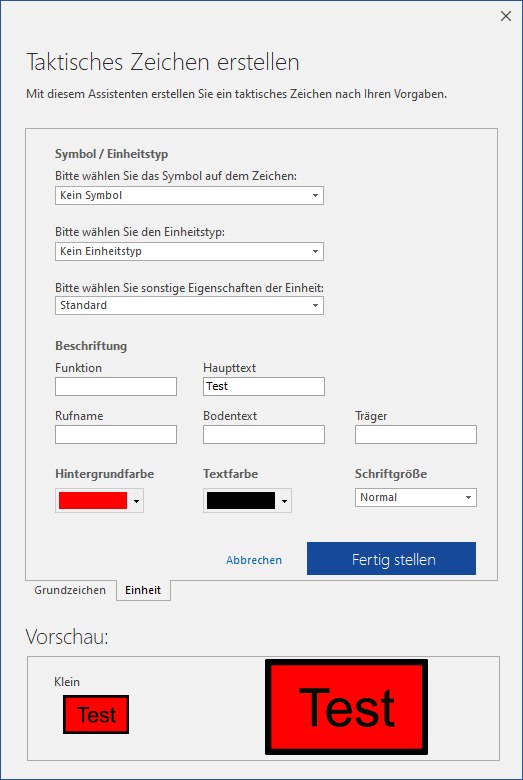

Anschließend öffnet sich die Ansicht, in der das Grundzeichen weiter bearbeitet werden kann:

Die möglichen Eingaben und Auswahlen variieren hier je nach gewähltem Zeichen. Unterhalb wird jeweils eine Live-Vorschau der jeweiligen Konfiguration dargestellt.

Für die Beschriftung stehen bei manchen Zeichen mehrere Bereiche zur Auswahl, in die Werte eingetragen werden können. Dies ist so vorgesehen, dass nicht alle Felder zeitgleich befüllt werden. Falls eine Anpassung der Schriftgröße erforderlich ist, kann dies über eine Auswahl unten rechts erfolgen.

Syntax der taktischen Zeichen

Allgemein

Der TZ-Generator von EDP erzeugt taktische Zeichen als SVG Datei. Generiert wird das taktische Zeichen aus einem XML-Element mit beliebig vielen Attributen.

Beispiel:

<befehlsstelle bgcolor="yellow" text="TEL"/>

Dabei wird als Name des XML-Elements der Grundtyp des taktischen Zeichens angegeben.

Grundtypen

Folgende Grundtypen können innerhalb des Generators verwendet werden:

  • massnahme
  • massnahme2
  • kreis
  • stelledach
  • einheit
  • ellipse
  • befehlsstelle
  • person
  • gefahr
  • gebäude
  • fahrzeug
  • hubschrauber
  • cleared

Zusätzlich können folgende Typen für systeminterne Icons verwendet werden:

  • iconBrand
  • iconKreis
  • iconRettung
  • iconRettungBrand
  • iconHaus

Attribute

Grundattribute

Folgende Grund-Attribute können verwendet werden, um das Zeichen weiter zu formatieren:

  • width (=Breite; nur in Sonderfällen anpassen, Breite wird mit Elementtyp automatisch gesetzt)
  • bgcolor (=Hintergrundfarbe)
  • fgcolor (=Vordergrundfarbe)
  • textcolor (=Schriftfarbe)
  • fontsize (=Schriftgröße, wird automatisch gesetzt)

Einheitstyp

Folgende Einheitstypen können für das Attribut „einheitstyp“ als Wert zugewiesen werden:

  • trupp
  • staffel
  • gruppe
  • zug
  • verband1
  • verband2
  • verband3

Bei einer Person kann zusätzlich noch für das Attribut „führungskraft“ der Wert „1“ ergänzt werden (führungskraft=„1“), um die entsprechende Führungskraftkennzeichnung einzufügen sowie mit dem Wert führungskraft=„FB“ die Kennzeichnung als Fachberater bzw. Sonderfunktion.

Fztyp (=Fahrzeugtyp)

Folgende Fahrzeugtypen können für das Attribut „fztyp“ als Wert zugewiesen werden:

  • land
  • gelände
  • schiene
  • kette

Iconbig

Über das Attribut iconbig kann ein großes Icon in das taktische Zeichen eingefügt werden. Klassisch erfolgt dies bei Gebäuden, Einheiten und Fahrzeugen. Die Icontypen sind unter „Icontypen“ aufgelistet.

Icontypen

Führung
  • fuehrung
Gefahren / Schäden
  • blockiert
  • teilblockiert
  • angeschlagen
  • teilzerstört
  • zerstört
  • entstehungsbrand
  • fortentwickelterbrand
  • vollbrand
  • elektro
  • wasser
  • gebiet_ueberschwemmt
  • tierverletzt
  • tiertot
Personen
  • ptransport
  • ptransportiert
  • personverletzt
  • persontot
  • personverschüttet
  • personverschüttet_verletzt
  • persongerettet
  • personvermisst
  • personfuehrung
  • personfachberater
Feuerwehr
  • brandbekaempfung
  • brand
  • rettunghoehe
  • gabc / gabc-fzg
  • messen / messen-fzg
  • dekon
  • th / th-tlf
  • schlauchwagen
  • tauchen
  • leiter_korb
  • heben
  • bergen
  • räumen
  • suchhunde
  • entschaerfen / entschaerfen_small
  • sprengen
Rettung
  • rettung /fzg_rettung
  • rettungna / fzg_rettungna (Rettung mit Arzt)
  • transport
Sonstige
  • tesi
  • iuk
  • betreuung / betreuungkreis
  • ablage
  • sammelplatz
  • krankenhaus
  • unterkunft / unterkunft_small
  • sammelstelle
  • verpflegung / verpflegung_alleinstehend / verpflegung_stelle
  • bereitstellung
