Schnittstelle Hochwasserzentrale
Die Schnittstelle Hochwasserzentrale ermöglicht die automatisierte Übernahme aktueller Pegelstände vom zentralen Hochwasserportal in das EDP-System. Da eine direkte Einbindung über einen Webmapservice momentan technisch nicht realisierbar ist, wurde diese dedizierte Schnittstellenlösung konzipiert. Die Daten werden als dynamischer POI-Layer integriert und stehen systemübergreifend zur Verfügung.
Darstellung in EDP
Die Pegelinformationen werden sowohl in der Windows-Version von EDP:map als auch in EDP:web visualisiert. Jeder Pegelmesspunkt erscheint als POI-Icon auf der Karte. Die Farbgebung der Icons orientiert sich dynamisch an der aktuellen Meldestufe des jeweiligen Pegels – da die API der Hochwasserzentrale stets die aktuelle Meldestufe bereitstellt, ist die farbliche Indikation direkt an diese Werte gekoppelt.
Ergänzend zur kartografischen Darstellung lassen sich die Informationen auch in Form von spezialisierten Kacheln innerhalb der Dashboards einbinden.
Interaktion und Detailinformationen
Jeder POI enthält einen direkten Link zur offiziellen Pegelseite des jeweiligen Flusses:
- EDP:map (Windows): Rechtsklick auf das Pegel-Icon → Link öffnet die Detailseite
- EDP:web: Klick auf das Icon oder über ein Modal-Fenster aufrufbar
Die Aktualität der Daten wird durch das konfigurierbare Synchronisierungsintervall in den Schnittstellen-Einstellungen sichergestellt.
Einrichtung
- In EDP-Konfiguration → Schnittstellen eine neue Schnittstelle anlegen
- Folgende Grunddaten eintragen:
- Beschreibung: z. B.
Hochwasser - Schnittstelle:
C:\EDP\server\schn_Hochwasserzentrale.exe(Standardpfad) - Aktiv: Häkchen setzen
- Konfigurationsparameter ggf. abändern (siehe unten)
- Mit Speichern bestätigen
- EDP-Server neustarten

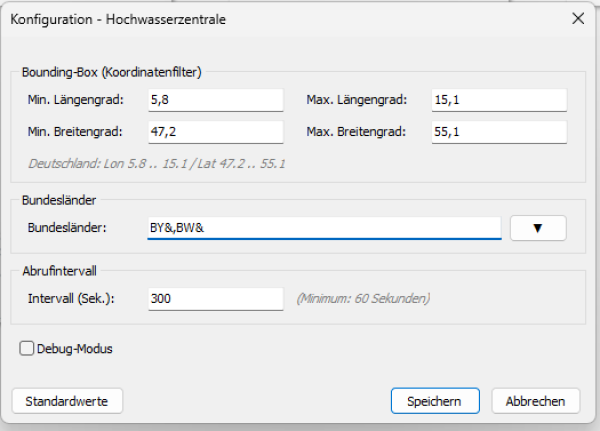

Konfiguration
[Hochwasserzentrale] WriteLagebild=0 WritePOI=1 BBoxMinLon=5,8 BBoxMinLat=47,2 BBoxMaxLon=15,1 BBoxMaxLat=55,1 Bundeslaender=BY& TimerIntervalSek=300 Debug=0
| Parameter | Beschreibung |
|---|---|
WritePOI=1 | POI-Layer anlegen und befüllen (1 = aktiv) |
BBoxMinLon / BBoxMaxLon | Längengrad West/Ost des Erfassungsbereichs |
BBoxMinLat / BBoxMaxLat | Breitengrad Süd/Nord des Erfassungsbereichs |
Bundeslaender | Bundesländer-Filter, Kürzel mit , trennen, z. B. BY&,BW& |
TimerIntervalSek | Synchronisierungsintervall in Sekunden (300 = alle 5 Minuten) |
Debug=0 | Debug-Ausgabe (1 = aktiv, nur zur Fehleranalyse) |
Begrenzungsrahmen (Bounding Box)
Die BBox und der Bundesländer-Filter begrenzen gemeinsam den Erfassungsbereich – nur Pegelstände innerhalb dieser Zone werden übernommen. Die Kombination beider Filter ist essenziell für einen performanten Serverbetrieb.
Die Standardwerte decken ganz Deutschland ab:
| Längengrad (Lon/X) | Breitengrad (Lat/Y) | |
|---|---|---|
| Min (SW) | 5,8 | 47,2 |
| Max (NO) | 15,1 | 55,1 |
Zur Ermittlung eigener Koordinaten empfiehlt sich z.B. bboxfinder.com.
Verhalten des dynamischen Layers
- Die Schnittstelle legt automatisch einen dynamischen POI-Layer an
- Synchronisierung erfolgt automatisch im eingestellten Intervall
- Wird der Layer über „Dynamische Layer löschen„ in der POI-Verwaltung entfernt, legt die Schnittstelle ihn bei der nächsten Synchronisierung automatisch neu an.
